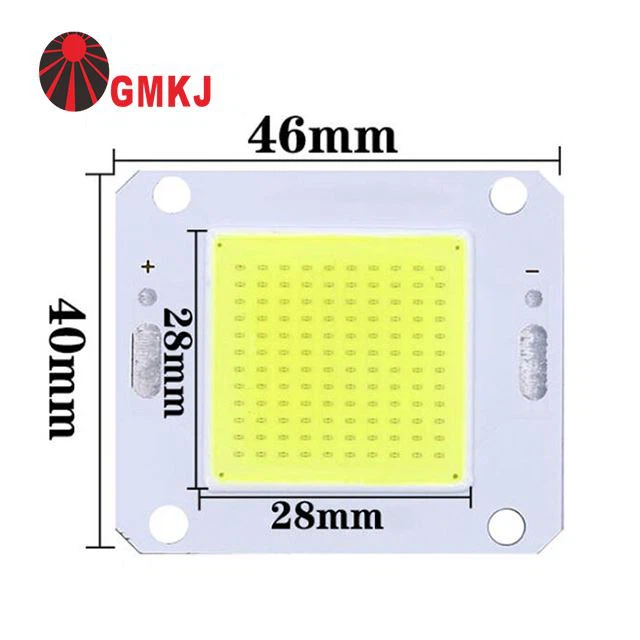

Guangmai Technology ir profesionāls, lai padarītu CSP LED mikroshēmu COB Array 50W Flip Chip Board.
CSP (Chip Scale Package) pakete nozīmē mikroshēmu skalas paketi. Jaunākās paaudzes atmiņas mikroshēmu iepakošanas tehnoloģija CSP iepakojumam ir uzlabojusi tās tehnisko veiktspēju. CSP pakete ļauj mikroshēmas laukuma un iepakojuma laukuma attiecībai pārsniegt 1:1,14, kas ir diezgan tuvu ideālajai situācijai 1:1. Absolūtais izmērs ir tikai 32 kvadrātmilimetri, kas ir aptuveni 1/3 no parastās BGA, kas ir tikai līdzvērtīgs TSOP atmiņai. 1/6 no mikroshēmas laukuma. Salīdzinot ar BGA pakotni, CSP pakete var palielināt uzglabāšanas jaudu trīs reizes vienā un tajā pašā vietā.
CSP ir vismodernākā integrālās shēmas iepakojuma forma. Tam ir šādas īpašības:
(1)Mazs izmērs
Starp dažādiem iepakojumiem CSP ir mazākā platība un mazākais biezums, tāpēc tas ir mazākais iepakojums. Tāda paša ieejas/izejas termināļu skaita gadījumā tā platība ir mazāka par vienu desmito daļu no 0,5 mm soļa QFP, kas ir viena trešdaļa līdz viena desmitā daļa no BGA (vai PGA). Tāpēc montāžas laikā tas aizņem nelielu drukātās plātnes platību, kas var palielināt drukātās plātnes montāžas blīvumu, un biezums ir plāns, ko var izmantot plānu elektronisko izstrādājumu montāžai;
(2)Ievades/izvades termināļu skaits var būt daudz
Dažādos vienāda izmēra iepakojumos CSP ieejas/izejas termināļu skaitu var padarīt vairāk. Piemēram, 40mm×40mm paketei QFP ieejas/izejas termināļu skaits ir ne vairāk kā 304, BGA - 600–700 un CSP - 1000. Lai gan pašreizējo CSP galvenokārt izmanto tādu ķēžu iepakošanai, kurās ir neliels skaits ieejas/izejas termināļu.
(3)Laba elektriskā veiktspēja
Starpsavienojuma līnijas garums starp mikroshēmu CSP iekšpusē un paketes korpusa vadu ir daudz īsāks nekā QFP vai BGA, tāpēc parazītiskie parametri ir mazi, un signāla pārraides aiztures laiks ir īss, kas ir lietderīgi, lai uzlabotu ķēdes augstfrekvences veiktspēju.
(4)Laba siltuma veiktspēja
CSP ir ļoti plāns, un mikroshēmas radīto siltumu var pārraidīt uz ārpasauli īsā kanālā. Mikroshēmu var efektīvi izkliedēt ar gaisa konvekciju vai uzstādot siltuma izlietni.
(5)CSP ir ne tikai mazs, bet arī viegls
Tā svars ir mazāks par vienu piektdaļu no QFP ar tādu pašu potenciālo klientu skaitu, kas ir daudz mazāks nekā BGA. Tam vajadzētu būt ļoti izdevīgam aviācijai, kosmiskajā aviācijā un produktiem ar stingrām svara prasībām.
(6)CSP ķēde
Tāpat kā citas iepakotas shēmas, to var pārbaudīt un pārbaudīt novecošanu, tāpēc var novērst agrīnās atteices shēmas, un var uzlabot ķēdes uzticamību. Turklāt CSP var arī hermētiski iepakot, tāpēc hermētisko iepakoto ķēdi var saglabāt Priekšrocības.
(7)CSP produkti
Tā iepakojuma korpusa ieejas/izejas terminālis (lodāmurs, izciļņi vai metāla sloksne) atrodas uz iepakojuma korpusa apakšas vai virsmas, piemērots virsmas montāžai.
CSP LED mikroshēmu COB Array 50W Flip Chip Board specifikācijas:
CSP LED mikroshēmas COB masīva 50W Flip Chip Board pielietojums
Par Guangmai
Datu lapa:
Lai iegūtu sīkāku informāciju, lūdzu, nekautrējieties sazināties tieši ar Guangmai Tech.
Jūs varat lejupielādēt CSP LED mikroshēmu COB Array 50W Flip Chip Board datu lapu no šīs lapas galvas.
