500 nm apgaismojums optiskai attēlveidošanai un pārbaudei
| Daļas numurs |
GTY-3535G500-1CZ6-G1D5M
|
| Maksimālais viļņa garums | 500nm |
| Jaudas reitings | 3W |
| Iepakojuma veids | 3535 Keramika |
| Skata leņķis | 30 grādi / 60 grādi / 90 grādi / 120 grādi |
| Pārsūtīt strāvu | 700mA |
| Lietojumprogrammas |
Rūpnieciskās apgaismojuma sistēmas Redzes pārbaudes lietojumprogrammas |
| Gaismas plūsma | 140-160lm pie 700mA |

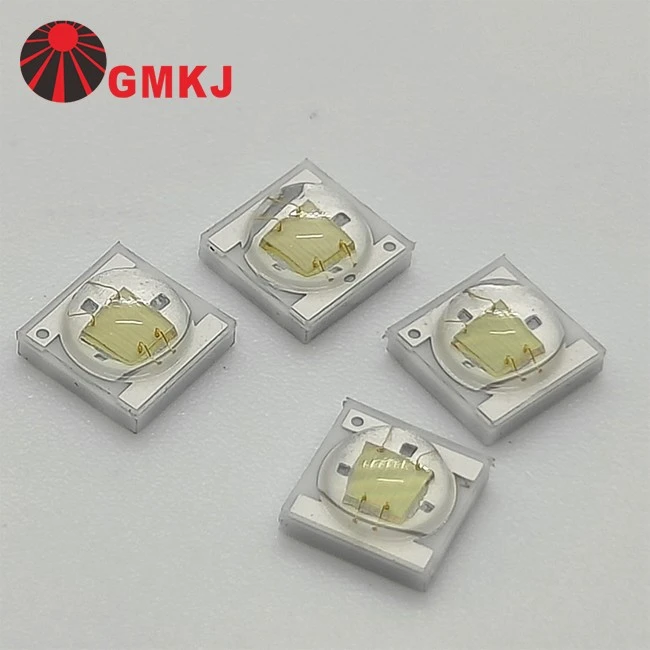

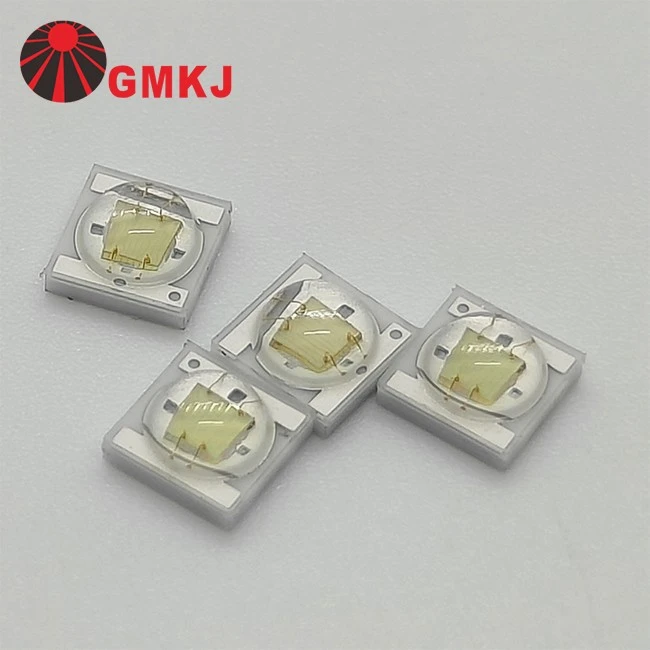

500 nm 3535 ciāna LED paketes struktūra
|
500 nm ciāna-gaismas emisija no 3535 LED |
Redzama ciāna apgaismojuma izvade |
500nm 3535 LED Tests pie 700mA
500nm 3535 LED mehāniskie izmēri
500nm 3535 LED elektriskā veiktspēja
|
Parametrs |
Simbols |
Nosacījumi |
Min |
Vid. |
Maks |
Vienības |
| Priekšējais spriegums (Vf) |
VF |
IF=700mA |
2.90 |
-- |
3.30 |
V |
|
Termiskās pretestības savienojums ar dēli (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
grāds /W |
|
Starojuma izvade (光功率) |
Φe |
IF=700mA |
140 |
-- |
160 |
mW |
|
Maksimālais viļņa garums (峰值波长) |
λp |
IF=700mA |
500 |
-- |
510 |
nm |
|
Priekšējā sprieguma temperatūras koeficients (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
mV/ grāds |
|
Reversā strāva (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Skata leņķis [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
60 |
−− |
Deg |
| Šie elektriskie raksturlielumi nodrošina konsekventu izvadi, kas nepieciešama materiālu diferenciācijai un spektrālās atbildes analīzei. 500nm ciāna apgaismojuma pielietojumi |
500 nm ciāna apgaismojuma pielietojumi
Mašīnredzes un optiskās pārbaudes vidē apgaismojuma viļņa garuma izvēle var ietekmēt attēla kontrastu un virsmas reakcijas uzvedību.
500 nm ciāna apgaismojumu var izmantot lietojumos, kas saistīti ar atstarojošiem materiāliem, attēlveidošanas sistēmām vai rūpnieciskās pārbaudes apstākļos, kur nepieciešama uzlabota vizuālā diferenciācija.
Tipiskās lietojumprogrammu vides ietver:
Mašīnredzes apgaismojums
Optiskās pārbaudes sistēmas
Rūpnieciskās attēlveidošanas iekārtas
Virsmas analīzes vides
Automatizētas pārbaudes platformas
500nm 3535 LED tehniskā informācija un konfigurācijas iespējas ir pieejamas atbilstoši dažādām optiskā lietojuma prasībām.
GMKJ var arī atbalstīt pielāgotus staru leņķus un PCB konfigurācijas rūpnieciskā apgaismojuma projektiem.
Tehniskais atbalsts un projekta diskusija
Lai saņemtu lietojumprogrammu atbalstu, optisko konfigurāciju vai paraugu pieprasījumus saistībā ar redzamiem{0}}gaismas LED risinājumiem, lūdzu, sazinieties ar:
