1200 nm NIR gaismas diode materiāla identifikācijai un spektrālajai noteikšanai
| Daļas numurs | GTY-3535R1200-1CC0-G1D2M |
|
Maksimālais viļņa garums |
1200-1250 nm |
| Viļņa garuma tolerance | ±50 nm (pielāgojams) |
| Spektrālais joslas platums (FWHM) | 50–70 nm |
| Starojuma jauda (mW) | 90-150mW pie 350mA |
| Priekšējais spriegums (V) | 0.9-1.5v |
| Priekšējā strāva (mA) | max 700MA |
| Skata leņķis (grāds) | 30 grādi / 60 grādi / 90 grādi / 120 grādi |
| Iepakojuma veids | 3535 Keramika |
| Mikroshēmas struktūra | Liela mikroshēma stabilai emisijai |
| Termiskā pretestība | 6.5-5 |
| Visu mūžu | Rūpnieciskā līmeņa{0}}uzticamība nepārtrauktā darbībā |
| Attēls |
|

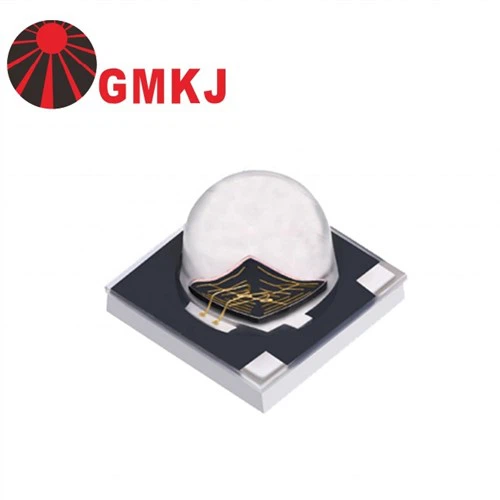

1200nm 3535 NIR LED iepakojuma izskats
|
|
|
| 1200nm LED stars 30/60/90/120 grādi | 3535 keramikas iepakojums efektīvai siltuma izkliedēšanai |
1200nm 3535 NIR LED modulis materiālu noteikšanas sistēmām
Optimizēta 1200 nm spektrālā izvade materiāla identifikācijai
3535 LED bloks, kas uzstādīts uz alumīnija/vara PCB
1200nm 3535 LED iepakojuma izmēri
1200nm 3535 NIR gaismas diodes elektriskā veiktspēja
Šie elektriskie dati atspoguļo 1200 nm 3535 NIR gaismas diodes tipiskos darbības apstākļus,
atbalsta stabilu veiktspēju spektrālās{0}}atklāšanas sistēmās.
|
Parametrs |
Simbols |
Nosacījumi |
Min |
Vid. |
Maks |
Vienības |
| Priekšējais spriegums (Vf) |
VF |
IF=700mA |
0.90 |
-- |
1.50 |
V |
|
Termiskās pretestības savienojums ar dēli (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
grāds /W |
|
Starojuma izvade (光功率) |
Φe |
IF=700mA |
200 |
-- |
400 |
mW |
|
Maksimālais viļņa garums (峰值波长) |
λp |
IF=700mA |
1200 |
-- |
1250 |
nm |
|
Priekšējā sprieguma temperatūras koeficients (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
mV/ grāds |
|
Reversā strāva (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Skata leņķis [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
Deg |
| Šie elektriskie raksturlielumi atbalsta konsekventu izvadi, kas nepieciešama materiālu diferenciācijai un spektrālās atbildes analīzei. |
1200 nm NIR LED lietojumi šķirošanā un spektrālajā analīzē
Rūpnieciskās pārbaudes un šķirošanas sistēmās precīza materiāla identifikācija ir atkarīga no atbilstošā NIR viļņa garuma izvēles.
Pie aptuveni 1200 nm dažādiem materiāliem, piemēram, plastmasai un organiskām vielām, ir atšķirīga absorbcijas darbība, padarot šo viļņa garumu piemērotu klasifikācijas un noteikšanas uzdevumiem.
Tipiski lietojumi ietver:
Materiālu šķirošana pārstrādes sistēmās
Pārtikas pārbaude, pamatojoties uz sastāva atšķirībām
Mašīnredzes sistēmas, kurām nepieciešams NIR kontrasts
Rūpnieciskās kvalitātes kontrole un noteikšana
Ir pieejama pielāgota viļņa garuma saskaņošana un LED konfigurācija, lai atbilstu īpašām lietojuma prasībām.
Šajā lapā esošā datu lapa sniedz detalizētu tehnisko informāciju par 1200 nm 3535 NIR LED.
Lai sazinātos ar projektu, varat arī sazināties ar mūsu pieteikumu komandu:
