PC Red Orange Mini 3 vats 1414 1616 SMD LED specifikācijas
| Produkta nosaukums | PC Red Orange Mini 3 vats 1414 1616 SMD LED |
| Daļas numurs | Gd {{0}} r 610-1 cd-s1d0p |
| Chips Brand |
Ražo GMKJ; |
| Ieguldījums | 3VDC ar maksimālo 1 ampēru uz priekšu strāvu |
| Gaismas intensitāte |
40-80 lm pie 700mA. |
| Krāsa |
Fosfora pārklājums (PC) Red Orange Color 610-620 nm |
| Spēks |
Maksimālais 3.5 vats pie 1000mA |
| Iesaiņojuma materiāls |
ALN keramikas PKG, izmērs 1,4x1,4 mm 1.6x1,6 mm ūdens dzidra veida sarkanais 620-630 nm ir pieejams arī šeit |
| Apgaismojuma leņķis |
120 grādu plakanā silikona PKG |
| Zīmols un ražotājs | GMLEDS, GMKJ |
| Garantija | 4 gadi |
| OEM apkalpošana |
1. pieejamas SKD daļas; 2. Pielāgots SMD LED modulis ar nepieciešamo izmēru ir ok šeit . |
✅ 1616 vai 1414 SMD gaismas diožu izmantošanas priekšrocības
1. Miniaturizācija un kompaktais dizains
Ideālskosmosa ierobežotas lietojumprogrammas(e . g ., plānas gaismas joslas, kompaktas ierīces) .
Iespējamaaugstāks LED blīvumsuz vienības laukuma .
Atbalsta mūsdienuMiniaturizēti dizainparaugielektronikā un apgaismojumā .
2. Labāka staru vadība un optiskā precizitāte
Mazāka gaismas izstarojoša virsma =Precīzāka optiskā vadība.
Ideāli:
Uz objektīvu bāzes sistēmas
Fona apgaismojums ar vieglām ceļvežiem
Virziena apgaismojums (uz vietas/fokusēts stars)
3. Augsts lūmena blīvums
Neskatoties uz to lielumu, 1414/1616 gaismas diodes var sasniegtAugsts spilgtums uz mm².
Izmanto:
Augstākās klases lukturīši
Mini Spotlights
Automobiļu lietojumprogrammas (e . g ., drls, pagrieziena signāli)
4. Ātrāka karstuma izkliede (īsāks ceļš)
Mazs izmērs =īsāks termiskais ceļš uz PCB, kas var palīdzēttermiskā pārvaldībaJa pārī ar labu PCB dizainu (piemēram, MCPCB) .
Palīdz saglabāt veiktspēju pat kompaktos apstākļos .
5. Lielāka dizaina elastība
IespējamaStingrs LED piķisgludākai gaismas sajaukšanai (bez redzamiem punktiem) .
LabākNoskaņojams balts, RGB sajaukšana, vaidinamiski displeji.
6. Izmaksu efektivitāte masveida ražošanā
Mazākas gaismas diodes var būt lētākaspar gabaluvai atļautIzmaksu ietaupījumi par materiāliem(Mazāks fosfors, mazāka optika, mazāks PCB) .
📌 Tipiskas uzklāšanas zonas
| Pieteikums | Kāpēc mazas gaismas diodes palīdz |
|---|---|
| Fona apgaismojums (e . g . displeji, tastatūras) | Iederas ultra-Slim korpusos |
| Automobiļu apgaismojums | Precīzs stars + kompakts korpuss |
| Arhitektūras lineārais apgaismojums | Augsta blīvuma + vienveidīga izeja |
| Valkājamie materiāli / medicīnas ierīces | Ļoti kompakts izmērs |
| Lukturīši vai lukturi | Augsta lūmena jauda mazā apgabalā |
⚠️ Apsvērumi (ne vienmēr pozitīvi)
Kamēr mazām SMD gaismas diodēm ir daudz priekšrocību, ņemiet vērā:
Apakšējā maksimālā piedziņas strāva(Mazāka die=mazāka termiskā masa)
Jutīgāks pret termiskajiem jautājumiem
Grūtāk rīkoties manuālā montāžā(īpaši 1414)
Var pieprasītPrecīzāks optiskais dizainsLai pārvaldītu mazo LES (gaismas izstarojošā virsma)
✅ Kopsavilkums:
| Priekšrocība | Labums |
|---|---|
| Ultra kompaktais izmērs | Iesniedz gludu dizainu un saspringtu LED piķi |
| Augsts spilgtums uz mm² | Jaudīgs mazos iepakojumos |
| Precīza optika | Lieliski fokusētai vai vienveidīgai gaismai |
| Efektīvs siltuma ceļš | Labāka siltuma pārvaldība (ar pareizu PCB) |
| Elastīgs lietojumprogrammās | No valkājamiem līdz arhitektūras apgaismojumam |

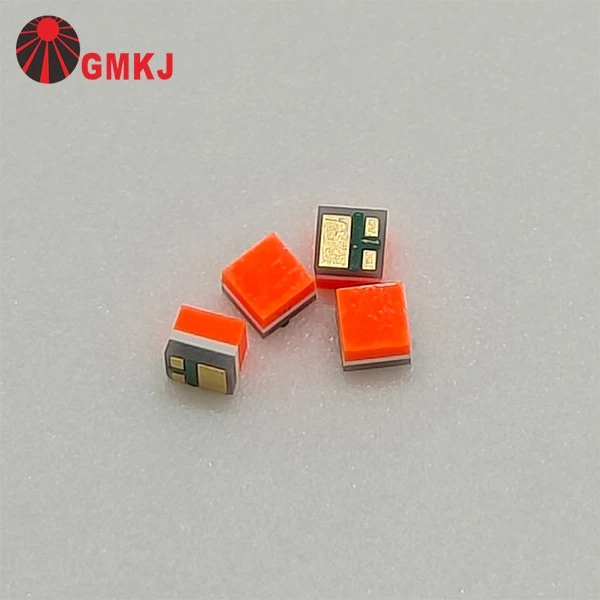

PC Red Orange Mini 3 vats 1414 1616 SMD LEDAttēlot
SMD LED GMKJ pielāgotais PCBA dēļu pakalpojums
PC Red Orange mini 3 vats 1414 1616 SMD LED izmēri
PC Red Orange Mini 3 vats 1414 1616 SMD LEDSpecifikācijas
|
Parametrs |
Simbols |
Apstākļi |
Minimāls |
AVG . |
Maksimums |
Vienības |
|
Uz priekšu spriegums |
VF |
IF=700 MA |
2.80 |
-- |
3.20 |
V |
|
Termiskās pretestības krustojums ar iekāpšanu |
RΘJ-B |
IF=700 MA |
-- |
5 |
-- |
grāds /w |
|
Gaismas plūsma |
Φv |
IF=700 MA |
40 |
-- |
80 |
LM |
|
Dominējošais viļņa garums |
λd |
IF=700 MA |
610 |
-- |
620 |
nm |
|
Apgrieztā strāva |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Skata leņķis |
2Θ1/2 |
IF=700 MA |
−− |
120 |
−− |
Grādu |
PC Red Orange Mini 3 vats 1414 1616 SMD LED lietojumprogrammas
PC Red Orange Mini 3 vats 1414 1616 SMD LED APlicences
Fotogrāfijas moduļa gaismas,
Filmas LED gaismas,
Video modulārās gaismas
