Pašlaik aptuveni 70% LED lampu bojājumu izraisa jaudas problēmas. Formulējot UVC LED barošanas plānu, vai jāizvēlas nemainīga sprieguma risinājums un pastāvīgs strāvas risinājums?
1. Nemainīga sprieguma un nemainīgas strāvas risinājumu salīdzinājums
Saskaņā ar statistiku aptuveni 70% no pašreizējiem LED lampu bojājumiem ir jaudas problēmas, aptuveni 20% ir elektroinstalācijas un strukturālās problēmas, un mazāk nekā 10% ir LED lampu lodīšu kvalitātes problēmas. Tāpēc produktam ir svarīga jaudas vadības risinājumu izvēle. Kvalitāte un uzticamība ir svarīga.
Formulējot UVC ledu jaudas risinājumus, bieži dzird par pastāvīga sprieguma risinājumiem un nemainīgiem strāvas risinājumiem. Kāda ir atšķirība starp šiem diviem risinājumiem?
Tā sauktais pastāvīgais strāvas barošanas avots nozīmē, ka neatkarīgi no tā, kā mainās slodze, izejas strāva nemainās. Ja ammetrs tiek savienots ar slodzi un mēra slodzi paralēli voltmetram, jūs atradīsiet, ka jo lielāka ir slodzes iekšējā pretestība, jo augstāks ir izejas spriegums, bet ammetra rādījums paliek nemainīgs, ko parasti izmanto lieljaudas LED produktos. Pastāvīga sprieguma barošanas avots ir tas, ko mēs bieži sakām par regulētu elektroapgādi. Neatkarīgi no tā, kā mainās slodze, izejas spriegums nemainīsies. Ja pievienojat ammetru slodzei un mērāt slodzi paralēli voltmetram, jūs atradīsiet, ka jo lielāka ir slodzes iekšējā pretestība, jo mazāka ir izejas strāva, bet voltmetra rādījums paliek nemainīgs. Pašlaik to izmanto mazjaudas LED moduļos un mazjaudas LED sloksnēs. Vairāk. Protams, iepriekš minētie ir ideāli barošanas avoti. Faktiskajiem pastāvīgajiem strāvas un pastāvīga sprieguma barošanas avotiem ir jaudas diapazona ierobežojumi, un barošanas avots automātiski aizsargās vai apturēs izvadi un sniegs trauksmi.
2. UVC LED barošanas shēmas izvēle
Vai UVC LED moduļi būtu jāvada ar pastāvīgu sprieguma barošanas avotu vai pastāvīgu strāvas padevi? Pirmkārt, tāpēc, ka LED lampas lodītes spilgtums ir proporcionāls tās uz priekšu; un UVC siltuma ražošana ir salīdzinoši liela, strāvas izmērs tieši nosaka lampas lodītes radīto siltuma daudzumu. Otrkārt, UVC LED pati par sevi ir gaismas diode, un tās volt-ampere raksturīgā līkne ir ļoti līdzīga vispārējās diodes voltu ampēru raksturīgajai līknei. Kā piemēru ņemot UVC mikroshēmu no labi pazīstama ražotāja, tās volt-ampere raksturīgā līkne ir parādīta zemāk redzamajā attēlā:

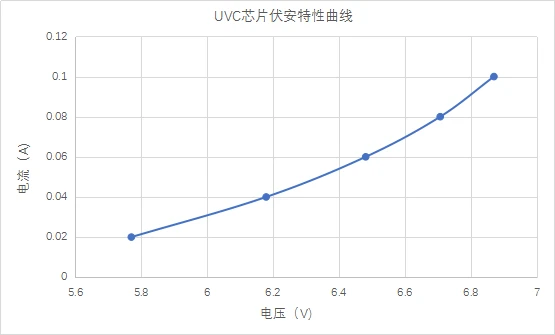

Labi pazīstama ražotāja UVC mikroshēmas volt-ampere raksturīgā līkne
Kā redzams attēlā, UVC mikroshēmas volta-ampēra raksturīgās līknes nelinearitātes dēļ neliela sprieguma maiņa izraisīs lielas strāvas izmaiņas. Piemēram, ja spriegums palielinās no 6,71V līdz 6,87 V, strāva palielinās par 20mA.
Sakarā ar lielajām elektriskajām atšķirībām starp dažādām pašreizējo UVC mikroshēmu ražotāju mikroshēmām, lietošanas procesā, ja tiek pieņemts nemainīga sprieguma risinājums, spilgtuma atšķirība starp dažādām lampas lodītēm būs liela, un UVC mikroshēmas siltuma ražošana ir liela, un strāva ir pozitīvi saistīta, kas arī radīs lielu darba temperatūras atšķirību starp dažādām lampas lodītēm, kas neveicina uzticamības pārvaldību. Kad tiek pieņemts nemainīgs pašreizējais risinājums, tas var nodrošināt, ka katras lampas lodītes spilgtums ir vienāds un siltumspēja ir vienāda, kam ir milzīga priekšrocība salīdzinājumā ar pastāvīgā sprieguma šķīdumu.
Tajā pašā laikā, jo pusvadītāju ierīču pretestība samazinās, palielinoties temperatūrai. Ja tiek pieņemta nemainīga sprieguma shēma, UVC lampas krelles temperatūra paaugstināsies pēc lampas lodīšu iedegšanas uz laiku, un mikroshēmu pretestība samazināsies, kas izraisīs strāvas pieaugumu, veidojot pozitīvu atgriezenisko saiti, lai vēl vairāk palielinātu ierīces temperatūru. Augsta temperatūra ietekmē ierīces uzticamību. Piemēram, ja UVC lampas lodītes pirmo reizi tiek ieslēgtas ar nemainīgu spriegumu 7,2V, strāva ir 350mA. Pēc laika, paaugstinoties temperatūrai, mikroshēmas pretestība samazinās, strāva sasniedz 1000mA, un gaismas avota ierīces slodze palielinās līdz 3. Par laikiem.
Tāpēc, izvēloties barošanas avotu risinājumu, bieži tiek ieteikts nemainīgs pašreizējais risinājums.
